Robotik Kol Vs. Yüksek-Seviye Mekanik Paletleyici: Hat Çözümünün Doğru-Karton Sonunu Seçme

Modern FMCG, oluklu kutu dönüştürme ve yiyecek ve içecek üretiminde hat sonu paketleme hatları, operasyonel verimlilikteki son kritik bağlantıyı temsil eder. Yüksek-hızlı doldurucular, katlayıcı-yapıştırıcılar ve kutu kapatıcılar saatte binlerce kap çıktısı alabilse de, bu bitmiş kartonları işlemek, katman-oluşturmak ve paletler üzerine istiflemek çoğu zaman büyük bir operasyonel darboğaz oluşturur. Tesis yükseltmelerini değerlendiren tesis yöneticileri ve paketleme otomasyon mühendisleri, iki baskın teknolojik mimari arasında seçim yapmalıdır:Mafsallı Robotik Kol Paletleme MakineleriVeYüksek-Seviye (Katmanlı/Geleneksel) Mekanik Paletleme Makineleri.

Bir dağıtımendüstriyel paletleme robotutesislerin karmaşık çok-hatlı kurulumları yüksek mekansal esneklikle yönetmesine olanak tanırken, yüksek-seviyeli mekanik paletleyiciler, özel tek-SKU hatlarında yüksek hacimsel hız sunar. Yerleşik bir şirketle ortaklık yapmakrobot otomatik paletleme makinesi üreticisitesis yerleşim kısıtlamalarının, yük gereksinimlerinin ve aşağı yönlü lojistiğin uygun şekilde hizalanmasını sağlar. Bu mühendislik kılavuzu, paketleme ekiplerine en uygun hat sonu çözümünü-seçmede- yardımcı olmak için ayrıntılı bir teknik karşılaştırma, operasyonel döküm ve Toplam Sahip Olma Maliyeti (TCO) analizi sağlar.

Otomatik paletleme, tekil, mühürlü oluklu nakliye kartonlarının veya ikincil paketlerin hat içi bir konveyörden alınmasını, bunların önceden programlanmış desen katmanlarına yönlendirilmesini ve depolama veya nakliye için sabit palet yığınları oluşturulmasını içerir.

Mafsallı Robotik Paletleme Makineleri

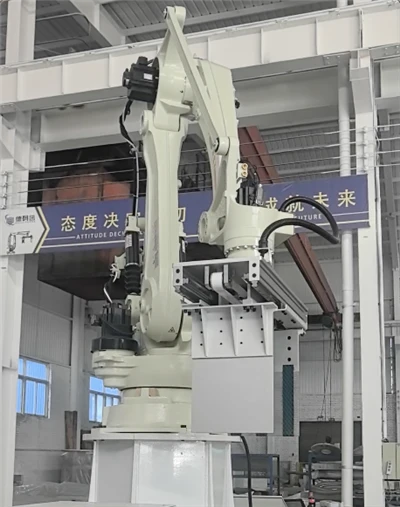

Mafsallı bir robotik paletleyici, AC servo motorlarla çalıştırılan 4-eksenli veya 6 eksenli bir mekanik kol kullanır. Robot tipik olarak sabit bir konuma veya güvenlikle çevrili bir hücrenin içindeki doğrusal bir transfer yoluna monte edilir. Modernliğin özündetam otomatik robot paletleme sistemitek tek kartonları veya tüm sıraları alıp bir palet üzerine yerleştirmek için vakumlu köpük plakalar, mekanik yan-kelepçeler veya alt{-destek çatallarını kullanan kol takımının (EOAT)-son-ucudur.

Sert oluklu kutuların ötesinde, birçok mafsallı kol, çift-amaçlı olabilir veyaotomatik robot torba paletleme makinesikartonların yanında toplu çuvalları, esnek torbaları veya oluklu kutuları tutarken. Bu çoklu-malzeme çok yönlülüğü, robotik sistemleri ambalajlayıcılar ve esnek üretim ortamları için-tercih edilen seçenek haline getiriyor.

Yüksek-Seviye Mekanik Paletleyiciler

Yüksek-seviyeli (veya üst-beslemeli) geleneksel bir mekanik paletleyici, sürekli katman-oluşturma prensibiyle çalışır. Kartonlar, döndürme cihazlarının ve açılır bölücülerin onları tam bir katman halinde düzenlediği üst kata (genellikle zemin seviyesinden 2,5 ila 3,5 metre yüksekliğe) yükseltilir. Bir katman deseni oluşturulduktan sonra, geniş bir süpürme plakası tüm katmanı iki-parçalı bir önlük masasının üzerine iter. Apron, palet bölmesinin üzerinde açılır ve geri çekilmeden önce tüm katmanı aşağıdaki bekleyen paletin üzerine bırakır.

Mafsallı robotik paletleyiciler, programlanabilir hareket profilleri ve kompakt fiziksel ayak izi sayesinde malzeme taşımada devrim yarattı.

Kinematik ve Hareket Profili

Birendüstriyel paletleme robotuçok-eksenli eklem hareketine dayanır. Paletleme için özel olarak optimize edilmiş 4-eksenli bir robot-uç efektörü her zaman zemin düzlemine paralel tutarak-mekanik karmaşıklığı azaltır ve yük taşıma hızını artırır. Gelişmiş yörünge planlama algoritmaları, hızlanma ve yavaşlama eğrilerini yumuşatarak kartonun kaymasını veya hızlı dönüş sırasında dahili ürün hasarını önler.

Kol Takımları (EOAT) Mühendisliğinin-Sonu-

Bir performansıtam otomatik robot paletleme sistemibüyük ölçüde EOAT tasarımına bağlıdır:

• Vakum Tutucular:Yüksek-akışlı vakum üfleyicilerden veya çok-bölgeli Piab vantuzlarından yararlanın. Oluklu kutulardaki kapalı, sert üst kapaklar için idealdir.

• Mekanik Kelepçe Tutucular:Ağır kartonları veya mühürsüz kutuları yanlardan güvenli bir şekilde tutmak için kontrollü yanal basınç uygulayın.

• Çatal-Alt Stil-Destek Tutucular:Mekanik parmakları karton veya torba yükünün altına kaydırın. Üstten emişin mümkün olmadığı-ağır ürünler veya hassas ambalajlar için gereklidir.

Tutucular, alet ataşmanlarını hızlı-değiştirebilecek şekilde tasarlanabildiğinden, bir tesis, katı RSC nakliye kutularını Vardiya 1'de çalıştırabilir ve ardından kolu, bir tutucu olarak işlev görecek şekilde yeniden düzenleyebilir.otomatik robot torba paletleme makinesiToplu toz malzemeler veya esnek ambalajlar için 2. Vardiyada.

Çoklu-Hat İşleme Yeteneği

Mafsallı bir kolun belirgin yapısal avantajlarından biri, çok-hatlı servis hizmetidir. İki veya üç bağımsız konveyör hattının birleşim noktasında bulunan tek bir robot, Hat A, Hat B ve Hat C'den eş zamanlı olarak kartonları toplayabilir ve tek bir güvenlik hücresi içinde farklı katman desenlerine sahip üç ayrı palet oluşturabilir.

Yüksek-düzey geleneksel paletleyiciler, tek-SKU hızının çok önemli olduğu sürekli, ultra-yüksek-hacimli üretim hatları için referans noktası olmaya devam ediyor.

Katman-Oluşturma Mekanizması

Alma{0}}ve-yerleştirme robotlarının aksine, yüksek-seviyeli mekanik makineler, kartonları yüksek yükseklikte sürekli bir akış halinde alır.

1. Besleme ve Ölçüm:Kartonlar, üniteler arasında hassas boşluklar oluşturan hat içi aralık bantlarından geçer.
2. Oryantasyon:Elektronik çarpma döndürücüler veya yüksek-hızlı döndürme mandalları, programlanan katman tarifine göre kartonları anında 90 derece veya 180 derece döndürür.
3. Desen Süpürme:Servo-tahrikli itme çubukları, karton sıralarını cilalı çelik katman-şekillendirme masasının üzerine kaydırır.
4. Kompresör Kareleme:Mekanik yan plakalar ve arka durdurucular, oluşturulan katmanı dört taraftan da sıkıştırarak, boşaltılmadan önce son derece sıkı, kare katman bloklarının oluşmasını sağlar.

Verim Yetenekleri

Yüksek-düzey mekanik makineler tek tek kutular yerine tüm katmanları aynı anda hareket ettirdiğinden, çıktı hızları öğe sayısından ziyade katman döngüleri tarafından belirlenir. Yüksek-hızlı modeller, dakikada 100 ila 180 kartonu (veya dakikada 6 ila 10 tam katmanı) aşan üretim hacimlerine kolayca ulaşır ve bu, standart mafsallı kolların tekli toplama sınırlarının çok üzerinde bir-sınırdır.

Bu iki teknoloji arasında seçim yapmak, temel mühendislik parametrelerinin tesisin operasyonel hedeflerine göre değerlendirilmesini gerektirir.

Bir entegretam otomatik robot paletleme sistemibenzersiz uyarlanabilirlik sunarken, yüksek-düzey mekanik makineler benzersiz hacimsel kapasite sunar. Tamamen kutular için tasarlanmış özel makinelerin aksine, bir üniteotomatik robot torba paletleme makinesideğişen ürün geometrilerine uyum sağlar, bu da ürün gruplarının zaman içinde gelişmesi durumunda onu dayanıklı, uzun-vadeli bir sermaye yatırımı haline getirir.

Sermaye ekipmanını değerlendirmek, hem peşin sermaye harcamalarını (CapEx) hem de 5 ila 10 yıllık işletme harcamalarını (OpEx) analiz etmeyi gerektirir.

Sermaye Yatırımı (CapEx)

• Robotik Hücre:Tek hatlı bir robot hücresi için{0}daha düşük başlangıç ​​makine maliyeti (anahtar teslimi 150.000 ABD Doları – 280.000 ABD Doları). Ancak çoklu toplama kıskaçlarının, karmaşık konveyör bağlantılarının veya ray sistemlerinin eklenmesi yatırımı artırabilir.

• Yüksek-Seviye Mekanik:Ağır yapısal çelik çerçeveler, üst geçitler, karmaşık model masaları ve entegre yüksek- seviyeli besleme asansörleri nedeniyle daha yüksek başlangıç ​​makine maliyeti (300.000 ABD Doları – 550 ABD Doları,000+ anahtar teslimi).

İşletme Giderleri (OpEx)

• Enerji Verimliliği:4 eksenliendüstriyel paletleme robotuÇok sayıda büyük redüktörlü motoru, üfleyicileri ve pnömatik aktüatörleri (25 kW ila 45 kW tüketen) olan ağır bir mekanik paletleyiciyle karşılaştırıldığında önemli ölçüde daha az elektrik gücü (tipik olarak 8 kW ila 15 kW) tüketir.

• Mekanik Aşınma:Yüksek-düzey makinelerde zincirler, dişli çarklar, döner mandallar, katman plakaları ve pnömatik silindirler dahil olmak üzere rutin yağlama ve değiştirme gerektiren yüzlerce hareketli parça bulunur. Robotik kollar, yalnızca her 10.000 ila 20.000 çalışma saatinde bir sıvı değişimi gerektiren kapalı dişli kutularına sahiptir ve bu da genel bakım masraflarını minimum düzeyde tutar.

• -Satış Sonrası Hizmet ve Destek:Sertifikalı biriyle çalışmakrobot otomatik paletleme makinesi üreticisikapsamlı satış sonrası hizmete, yedek parça envanterine, uzaktan PLC teşhislerine ve rutin bakım desteğine erişimi garanti ederek{0}} tesis operasyonlarını uzun süreli kesintilere karşı korur.

Paketleme tesisiniz için doğru teknolojiyi belirlemek üzere aşağıdaki-adım-adım karar ağacını uygulayın:

Adım 1: Hat Hızı Taleplerini Değerlendirin

• Hat Hızı < 30 Karton/Dakika ise:Birendüstriyel paletleme robotuen uygun maliyetli-etkili, yerden-tasarruf sağlayan çözümdür.

• Hat Hızı=30 ila 50 Karton/Dakika ise:Karton boyutlarını ve toplama modellerini değerlendirin. Çok-kutulu vakum tutucuya (aynı anda 2 veya 3 kutu toplayan) sahip bir robot, bu aralığı verimli bir şekilde işleyebilir.

• Tek bir özel hatta Hat Hızı > 60 Karton/Dakika ise:Darboğaz riski olmadan sürekli hat çıktısını karşılamak için Yüksek-Seviyeli bir Mekanik Paletleyici gereklidir.

Adım 2: Ambalaj Çeşitliliğini Değerlendirin

Hem sert nakliye kutuları hem de esnek torbalar içeren karma-paketleme hatları işleten tesisler,otomatik robot torba paletleme makinesitutucu profillerini elektronik olarak değiştirebilme özelliği nedeniyle. Mekanik katmanlı paletleyiciler gevşek, hareketli torbaları veya düzensiz yumuşak paketleri işleyemez.

Adım 3: Zemin Alanı ve Tavan Kısıtlamalarını Analiz Edin

• Düşük Tavan Yüksekliği (< 4.5 meters) or Compact Floor Area:Robotik hücre az yer kaplar ve standart zemin-konveyör yüksekliklerinde çalışır.

• Yüksek Tavan Açıklığı ve Geniş Zemin Alanı:Yüksek-seviyeli bir mekanik makine, dikey yükseklikten faydalanarak konveyörleri forklift trafik koridorlarının üzerine yükseltir.

4. Adım: Çok-Hat Besleme Potansiyelini Belirleyin

Tesisiniz orta hızlarda çalışan iki veya üç paralel paketleme hattı çalıştırıyorsa, tek birtam otomatik robot paletleme sistemiHatların arasına konumlandırılması, üç ayrı makineye olan ihtiyacı ortadan kaldırarak sermaye harcamalarında önemli bir azalma sağlar.

Mafsallı bir robotik kol ile yüksek-seviyeli bir mekanik paletleyici arasında seçim yapmak, hat hızıyla düzen esnekliğini dengelemek anlamına gelir. Yüksek-düzey mekanik sistemler, maksimum hızın zorunlu olduğu tek-ürünlü, yüksek-hacimli üretim hatları için eşsizdir. Buna karşılık, robotik paletleyiciler yüksek düzeyde çok yönlülük, minimum düzeyde bakım, daha düşük enerji kullanımı ve kusursuz çok-hatlı kullanım sunar. Tecrübeli biriyle istişarede bulunmakrobot otomatik paletleme makinesi üreticisiYatırım Harcamalarını uzun-vadeli operasyonel hedeflerle dengelemeye yardımcı olur ve hat sonu-paketleme otomasyonunuzun-maksimum çalışma süresi, yığın kararlılığı ve finansal getiri elde etmesini sağlar.

Bunu seçme konusunda yardıma ihtiyacınız varSizin için doğru Robotik Paletleyiciözel kutu fabrikamız mı? Gerçek kutu boyutlarınıza ve üretim hacminize göre ücretsiz danışmanlık için ekibimizle iletişime geçin.
